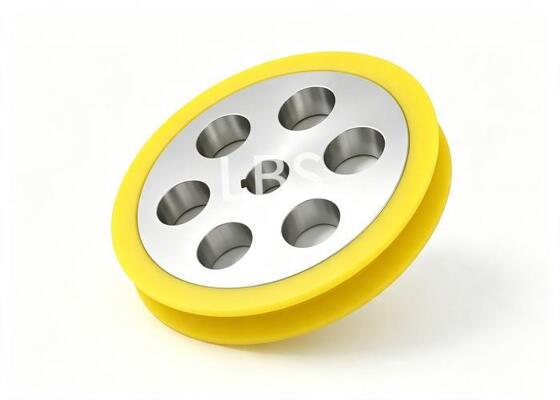

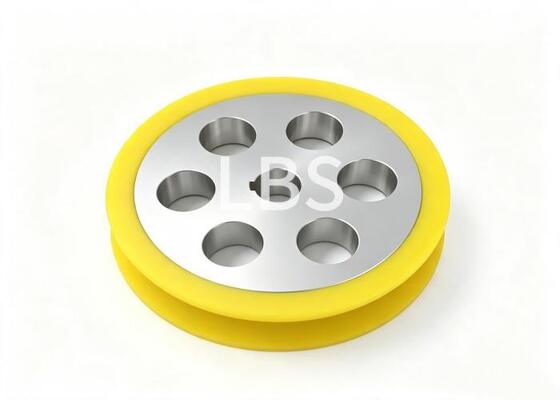

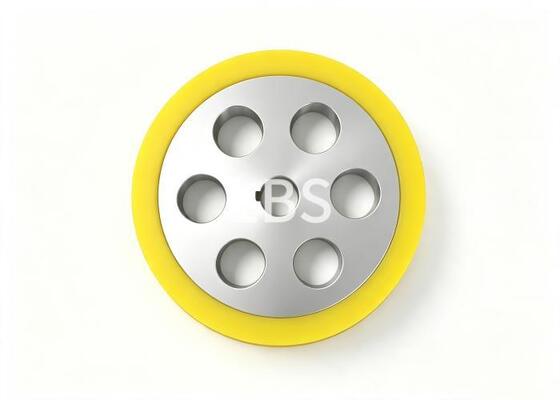

Präzisionsbearbeitete 6061-T6 Aluminium-Festrolle mit PU-Ummantelung, Präzisions-Toleranz-Führungsrad für Winden & Hebezeuge

1. Beschreibung

Diese Festrolle verwendet eine 6061-T6 Aluminiumlegierung in Luftfahrtqualität als interne tragende Struktur, vollständig ummantelt mit einer hochverschleißfesten gelben Polyurethan-Ummantelung. Die integrierte Struktur gleicht strukturelle Steifigkeit und operative Dämpfungsleistung aus. Mit einem Gesamtdurchmesser von Φ260mm und 5 gleichmäßig verteilten Φ45 Durchgangsbohrungen ist sie perfekt für die feste Führungsmontage von Winden, Hebezeugen und Förderanlagen geeignet. Die zentrale Wellenbohrung ist präzisionsbearbeitet mit enger Toleranz für hochpräzise Passung mit Antriebswellen.

Der Aluminiumsockel wird einer Harteloxierung unterzogen, wobei die Schichtdicke zwischen 0,02 und 0,04 mm und die Oberflächenhärte HV＞200 kontrolliert wird, was die Verschleißfestigkeit, Korrosionsbeständigkeit und Verformungsbeständigkeit erheblich verbessert. Die äußere PU-Schicht ist 10±0,02 mm dick, was den Reibungsstoß von Stahlseilen dämpft, Laufgeräusche und Vibrationen reduziert und Drahtseilbrüche durch direkten harten Kontakt mit Metall verhindert.

Alle Bearbeitungen folgen der allgemeinen Maßtoleranz GB/T 1804-m; scharfe Kanten sind vollständig entgratet und abgerundet. Nicht spezifizierte Maße werden streng nach dem 3D-Modell gefertigt, um eine hohe Montagekonsistenz zu gewährleisten. Sie wird häufig zur Seilführung, Zugbegrenzung und Richtungsänderung in Hebewinden, Bergbauförderern, Baumaschinen, Hafenkrananlagen und automatischen Produktionslinien eingesetzt.

2. Parameter

3. Vorteile

1. Hochfeste Aluminiumlegierung als Substrat

6061-T6 Aluminiumlegierung zeichnet sich durch hervorragende mechanische Leistung, geringes Gewicht und hohe strukturelle Steifigkeit aus und ist beständig gegen Verformung und Rissbildung unter schweren Lasten. Die Harteloxierung verbessert die Rostschutz- und Verschleißfestigkeit für eine längere Lebensdauer.

2. Dämpfende & schützende PU-Ummantelung

Die reißfeste gelbe Polyurethan-Außenschicht isoliert die harte Reibung zwischen Stahlseil und Metallrolle, reduziert die Abnutzung des Stahlseils, senkt Betriebsgeräusche und Vibrationen und verhindert effektiv das Verrutschen und Zerkratzen von Stahlseilen bei Hochgeschwindigkeitsbetrieb.

3. Präzisionsbearbeitung mit strenger Toleranz

Zentrale Bohrung, Positionierungsstufen und Befestigungslöcher werden nach GB/T 1804-m-Standard bearbeitet, was eine ausgezeichnete Koaxialität bei der Montage und eine stabile Drehung ohne exzentrisches Schütteln gewährleistet.

4. Standardisierte, praktische Montagekonstruktion

5 gleichmäßig verteilte Durchgangsbohrungen tragen die Last gleichmäßig und sind mit den meisten Winden- und Hebezeugträgern kompatibel für einfache Installation und stabile Befestigung.

5. Verfeinerter Oberflächenbearbeitungsprozess

Alle scharfen Kanten sind entgratet und abgerundet, um ein Zerkratzen von Stahlseilen zu vermeiden; die Maße stimmen vollständig mit dem 3D-Modell überein, um eine stabile Qualität in der Massenproduktion zu gewährleisten.

4. Anwendung

1. Festrolle zur Seilführung, passend zu Hebewinden und Lebus-Trommeln;

2. Richtungsänderung und Zugführung von Stahlseilen für LKW-Krane und Bauhebezeuge;

3. Seilbegrenzung & Führung für Hafenkran- und Bergbauförderanlagen;

4. Seilspannung und Richtungswechselübertragung für automatische Montagelinien und Materialfördersysteme;

5. Hilfsführung für kleine Hebebühnen, Hilfstraktion und Gartengeräte.
