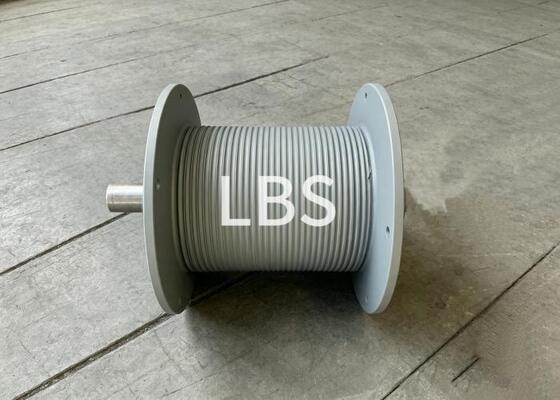

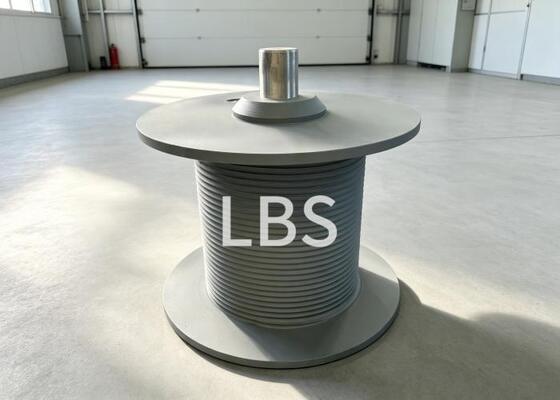

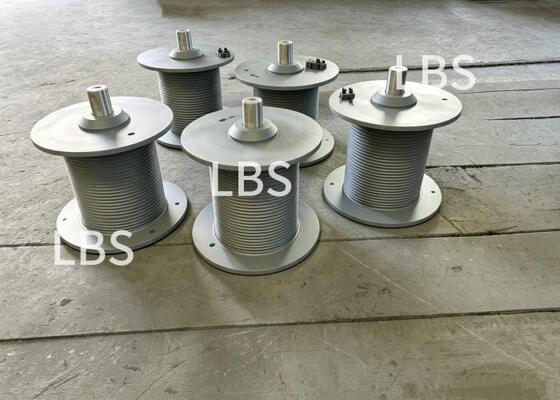

Hochbelastung Linkshand 45° doppelt gefaltete Lebus-Winch-Trommel, Q345B Schwerlastgeschweißte Trommel

1Beschreibung

Diese Winde ist aus Q345B-Stahl gefertigt und für ein Φ10,3 mm rechtseitiges Drahtseil mit 30 Wickeln ausgelegt.Der Grunddurchmesser der Rille beträgt Φ246 mm und die Rillenhöhe beträgt 10.5 mm. Von der Motorseite aus betrachtet entspricht die gegen den Uhrzeigersinn des Trommels drehende Bewegung dem Aufheben der Winde.Die maximale Zugkraft der einzelnen Seile erreicht 2.8 Tonnen. Die effektive Rillenlänge beträgt 315 mm, die Gesamtlänge der Trommel 371±0,5 mm. Auf dem Motoranschlussflansch sind zehn M12‐6H-Gewinde mit Tapping-Tiefe 24 für die Motormontage reserviert.Präzisionsbearbeitet Lebus doppelt gefaltete Rillen sorgen für ordentliche mehrschichtige DrahtseilspulenEs ist ein integrierter Kernbestandteil für kleine und mittlere Hubwinden.

2.Parameter

3Vorteil

Diese geschweißte Q345B-Winchtrommel, die für kompakte Hebewinden entwickelt wurde, liefert eine zuverlässige mechanische Festigkeit bei häufigen Hebzyklen.Seine präzise bearbeitete linke 45° doppelt gefaltete Lebus-Rille ermöglicht eine stabile mehrschichtige Seilspulen, wodurch Seilsprünge, Überlappungen und Extrusionsschäden wirksam beseitigt werden, um die Lebensdauer des Seils zu verlängern.die Anforderung an eine gegen den Uhrzeigersinn liegende Hebe-Rotation perfekt erfülltDie Trommel ist für eine Lastkapazität von 2,8 Tonnen mit nur einem Seil ausgelegt und erhält eine stabile Leistung bei wiederholter dynamischer Belastung.Vorbearbeitete M12-Festungslöcher sorgen für eine präzise Verbindung zum Antriebsmotor für eine einfache MontageDie robuste Q345B-Stahlkonstruktion bietet eine gute Schweißbarkeit und strukturelle Steifigkeit, um der Verformung bei den täglichen Aufzugsarbeiten zu widerstehen.

4.Anwendung

Diese doppelfaltbare Lebus-Winchtrommel ist speziell für kompakte Hubwinden konstruiert.kleine Seewinden und mobile Baumaschinen, bei denen eine ordentliche mehrschichtige Seilspulenführung und eine kompakte Installationsdimension eine kritische Betriebsanforderung darstellenDie linke 45° Lebus-Doppelfaltschlecke mit 30 Wickeln eignet sich besonders für kleine Winden, bei denen die Winden mit häufigen zyklischen Hebungen zu kämpfen haben.für Schiffsfahrzeuge und mobile Hebemaschinen, die Lebus-Groove-Geometrie sorgt für eine gleichbleibende Spulenleistung über die gesamte Umschlagtiefe.8 Tonnen Einseillastkapazität mit Präzisionsseilmanagement, bietet diese Trommel eine bewährte Zuverlässigkeit in anspruchsvollen Schiffs- und mobilen Industrieumgebungen.
