Mall-Durchmesser-Drahtseil Lebus-Ärmel-Hebewinde-Hauptleitungs-Trommel
Rotationsrichtung: Links, Recht
Verarbeitungsausrüstung: Mitte CNC-maschineller Bearbeitung
Arbeitsbereich: Innen-, Regen- und Staubumwelt im Freien
Arbeitshöhe: Nicht mehr als 2000M
Betriebstemperatur: -25~+50 Centigrad
Produktbeschreibungen:
1) Drahtseil oder Kabeldurchmesser (Millimeter)
2) Der Haupttrommeldurchmesser (Millimeter)
3) Breite zwischen Flanschen (Millimeter)
4) Untergebracht zu werden Leinenlänge oder Kabel
5) Material und Anforderungen der Trommel
6) Maximale funktionierende Last auf Seil oder Kabel
7) Richtung des Drahtseileintritts
8) Art des Seileintritts
9) Abstand zu örtlich festgelegter Antriebsscheibe und Position zwischen Flanschen
10) Außendurchmesser von Flanschen
TECHNISCHE PARAMETER BEREITGESTELLT VON CUSTOMER.doc
Lbs SPEZIELLE NUT-TROMMEL-, dieconditions.doc ARBEITS sind
FLOTTE ANGLE.doc
Bearbeitbares Produktmaterial:
Nylonpolymer, Kohlenstoffstahl-, legierterstahl, Aluminium, alle Arten hochfester Stahl Q345, Q420, Q460, 20GrMo, 40GrMo, 42GrMo, usw.
Produktstruktur:

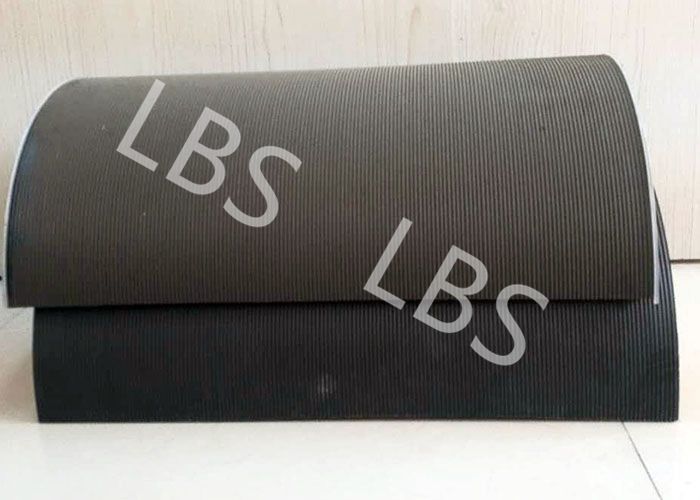

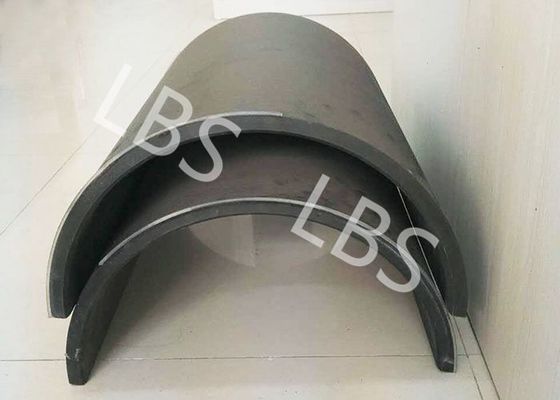

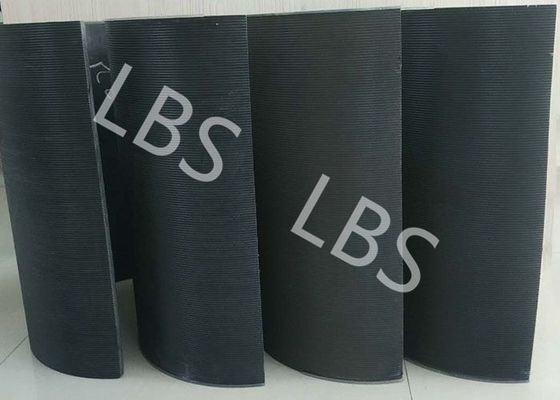

1. Spannhülsen können über die glatten und ungrooved Trommeln gesetzt werden –, die für Änderung oder Ersatz der Trommel passend sind.
2. Spannhülsesystem besteht einem Paar aus Außengehäusen, die auf eine glatte Trommel weggelaufen oder geschweißt werden, um ein fugendes Muster zur Verfügung zu stellen.
3. Die Spannhülse wird aus gewundener Nut und Ähnlichkeitsnut verfasst.
4. Der Nutentwurf passt sich an die spezifizierte Drahtseilstruktur, -durchmesser und -länge an.
Produktanwendung:
1. Die Mineralölindustrie: Erdölbohrungsanlage, Erdöltraktorhebemaschine, Erdöl Workoveranlage, trailermounted Pumpanlagehandkurbel, usw.
2. Kranmaschinerie: die anhebende Maschine der Brücke, Turmkran
3. Die Hebemaschine: errichtender Abwischenspielautomat, Wickelmaschine
4. Technikmaschinerie: Turmkran, Maschine anhäufend
5. Marinemaschinerie: Offshoreerdölkranhandkurbel, -drawworks und -hebemaschine
......
Produktvorteil:
Lebus fugte die Trommel, gelöst dem Problem von gebissen einfangen Seildrahtseilwicklungsprozeß. Lebus-Nutsystem macht die Wicklung vom Drahtseil glatt, und die Last von jeder gleichmäßig verteilten Schicht, die Technologie ausdehnen groß die Nutzungsdauer des Drahtseiles, verlängern die Nutzungsdauer des Drahtseiles kann sein mehr als 500%, verringert den Drahtseilschaden, verbessert die Sicherheit der Operation der Ausrüstung und verringert das Problem der Abschaltung der mechanischen Ausrüstung für das Ändern des Seils.
Technische Parameter und Anwendung:
Nein: |
Drahtdurchmesser (Millimeter): |
Rotationsrichtung |
Haupttrommel Durchmesser (Millimeter) |
Haupttrommellänge (Millimeter) |
Anwendung |
1 |
13 |
Links, rechte Hand |
430 |
763 |
Die Öl Workover-Anlagenhandkurbel, Schleppenhandkurbel |
2 |
13 18 |
Links, rechte Hand |
623 |
1144 |
Technikhandkurbel, Hebewinde |
3 |
22 26 |
Links, rechte Hand |
730 |
1220 |
Öl Workoveranlage, Protokollierungshandkurbel |
4 |
18 22 32 |
Links, rechte Hand |
670 |
1240 |
Ölplattform-Handkurbel, drawworks |
5 |
28 32 36 |
Links, rechte Hand |
560 |
630 |
Drehende Ölplattformhandkurbel, Hebezeug |
6 |
26 28 32 45 |
Links, rechte Hand |
760 1146 |
1970 1765 |
Offshorekran, Marinekran, Handkurbel festmachend
|
......
