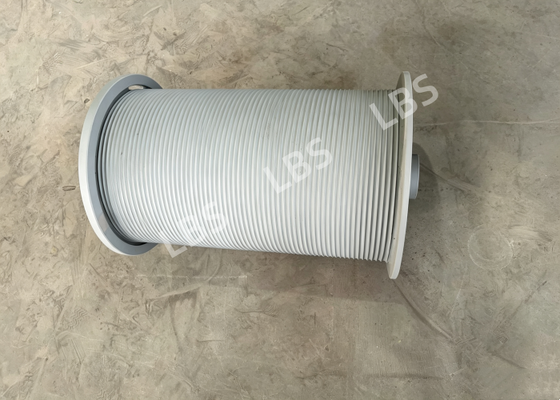

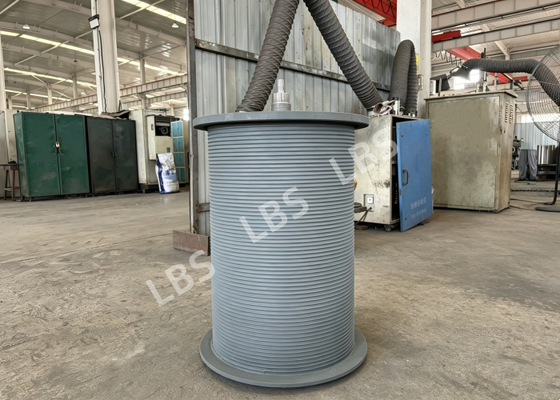

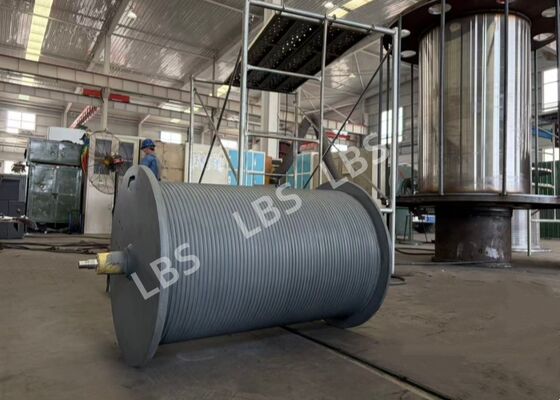

Dreilagige Wicklung, rechtsgängige Spiralnut-Seiltrommel

1. Produkteinführung

Das Produkt nimmt eine geschweißte Verbundstruktur an, die aus Trommel, zwei seitlichen Endplatten und Verbindungswellensitzen montiert und geschweißt ist. Die Schweißung wird streng kontrolliert, um Schweißfehler wie fehlgeschweißte Stellen, Kaltschweißen, Risse, Lunker und Einschlüsse zu vermeiden. Die Rundlaufabweichung an beiden Enden der Trommel beträgt 0,1 mm bei hoher Bearbeitungspräzision. Das Fertigprodukt ist mit Korrosionsschutzfarbe beschichtet: zinkreiche Epoxidgrundierung plus Polyurethan-Decklack, RAL7031 Maschinen-Grau, Gesamttrockenschichtdicke ≥120μm. Die Beschichtung ist frei von Durchhängen, Abblättern und Abplatzen und bietet hervorragende Witterungsbeständigkeit und Korrosionsschutzleistung. Alle Oberflächen der Komponenten sind glatt und ohne mechanische Beschädigung, was den Anforderungen für den langfristigen Dauerbetrieb von Hebezeugen entspricht.

2. Produktparameter

3. Produktvorteile

(1) Stabile Seilanordnung für mehrlagige Wicklung: Kundenspezifische rechtsgängige Spiralnut, präzise abgestimmt auf Φ10mm-Stahldrahtseil. Unter 3-lagiger Wicklungsbedingung ist das Stahldrahtseil weniger anfällig für Seilverwicklungen und Seilbeißen, wodurch der Verschleiß des Drahtseils reduziert und die Lebensdauer verlängert wird.

(2) Hochpräzisionsbearbeitung: Strenge Kontrolle der Trommelrundlaufabweichung mit präzise konturierten Seilnuten. Das schräge Führungsebenen-Design ermöglicht ein reibungsloses Ein- und Auslaufen des Seils und reduziert Stoßbelastungen.

(3) Robuste Schweißkonstruktion: Voll durchgeschweißte Verbindung zwischen Trommel und Endplatten mit Schweißqualität bis zum Prüfstandard. Hohe strukturelle Festigkeit und Ermüdungsbeständigkeit, um wechselnden Hebelasten standzuhalten.

(4) Langfristiger Korrosionsschutz: Verbundbeschichtung aus zinkreicher Epoxidgrundierung und Polyurethan-Decklack mit einer Schichtdicke von ≥120μm, RAL7031 Maschinen-Grau. Gute Rost- und Salzsprühbeständigkeit, geeignet für feuchte, marine und andere korrosive Umgebungen.

(5) Hohe Montagekompatibilität: 4-M10-Befestigungslöcher sind in den Endplatten vorgebohrt mit standardisiertem Anschluss für schnelle Montage und Austausch an Winden und Hebevorrichtungen.

4. Anwendungsszenarien

Weit verbreitet in Offshore-Hebewinden, Hafenumschlagmaschinen, mobilen Baukranen, Marine-Deckmaschinen und Bergbau-Hebemaschinen. Geeignet für Offshore-Plattformen, Docks, Werften und Baumaschinenstandorte, um Drahtseilwicklungs-/Entwicklungs-, Lasthebungs- und Zugoperationen durchzuführen.
