Aufgeschraubte 60°-gefaltete Lebus-Nut-Doppelrolle für 24mm Drahtseil

1. Produktbeschreibung

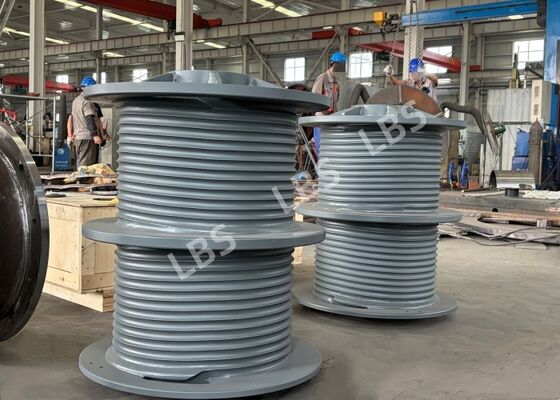

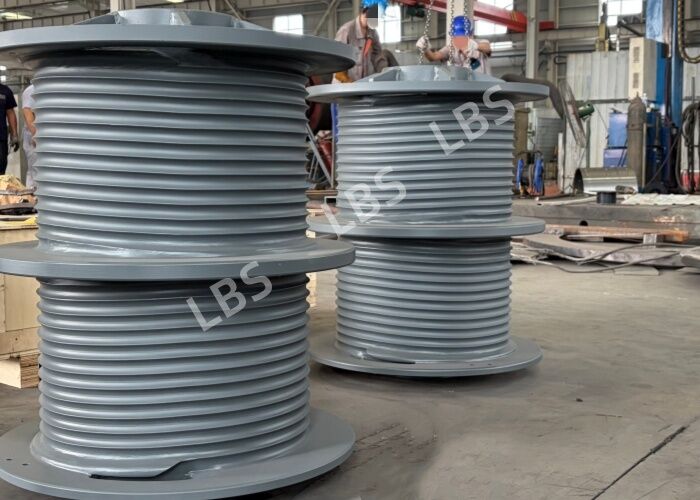

Dies ist eine Lebus-Nut-Doppelrolle aus Q355D hochfestem niedriglegiertem Stahl. Sie verfügt über eine geteilte symmetrische Doppelnutstruktur mit einer Gesamtlänge der Rolle von 900 ± 0,3 mm und einem Außendurchmesser von Ø710. Sie ist mit 60°-gefalteten Lebus-Seilnuten ausgestattet. Die linkshändigen und rechtshändigen schraubenförmigen Nuten sind vollständig symmetrisch: die linke Helix wickelt das Seil von links nach rechts, während die rechte Helix das Seil von rechts nach links wickelt. Es gibt 2 Lagen mit 13,5 Windungen pro Lage und einem Anstellwinkel von 0°, was eine geordnete bidirektionale Aufwicklung von Stahldrahtseilen ermöglicht.

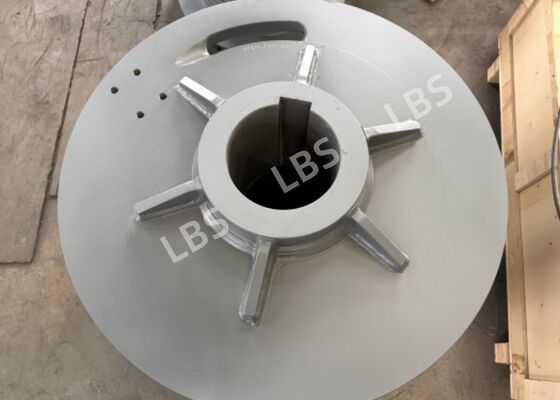

Das Produkt verwendet eine geschweißte Montagemontagestruktur. Für Stahlplatten mit einer Dicke von ≥ 12 mm werden die Nuten gemäß den Schweißnormen GB985-88 und GB986-88 bearbeitet. Alle scharfen Kanten sind entgratet und abgerundet; Schweißnähte sind schlackefrei und glatt geschliffen. Präzisionsbearbeitete Seilnuten gewährleisten eine reibungslose Aufwicklung von Stahldrahtseilen und reduzieren das Risiko von Seilquetschung, -verhakung und ungeordneter Aufwicklung. Befestigungsschraubenlöcher sind an den Flanschen an beiden Enden angeordnet für die direkte Montage an Winden und Hebezeugen, geeignet für Hebearbeiten unter Offshore- und Baumaschinenbedingungen.

2. Produktparameter

3. Produktvorteile

(1) 60°-gefaltetes Lebus-Seilnut-Design: Symmetrische linke und rechte schraubenförmige Nuten ermöglichen eine ordentliche mehrlagige Aufwicklung von Stahldrahtseilen, verhindern Seilquetschung, -sprünge und -verhakung, verlängern die Lebensdauer des Drahtseils erheblich und senken die Wartungskosten.

(2) Hochfestes Material: Q355D hochfester niedriglegierter Stahl bietet eine ausgezeichnete Tieftemperatur-Schlagzähigkeit, Ermüdungsbeständigkeit und Tragfähigkeit, ideal für Schwerlast- und korrosive Meeresumgebungen.

(3) Präzise symmetrische schraubenförmige Struktur: Vollständig symmetrische linke und rechte Helix mit 0°-Anstellwinkel gewährleistet synchronisierte und stabile bidirektionale Seilaufwicklung, ausgewogene Last an beiden Enden der Trommel und einen reibungsloseren Windenbetrieb.

(4) Ausgereifte Schweißtechnologie: Dicke Platten werden gemäß nationalen Schweißvorschriften mit geschliffenen Schweißnähten genutet. Hohe Schweißfestigkeit und Beständigkeit gegen wechselnde Lasten garantieren eine robuste und zuverlässige Gesamtstruktur.

(5) Präzisionsbearbeitung: Kritische Abmessungen werden innerhalb enger Toleranzen kontrolliert. Geometrische Toleranzen von Flanschen und Innenbohrungen erfüllen die Anforderungen und gewährleisten eine hohe Montagegenauigkeit und gute Einbaukonzentrizität zur Reduzierung von Geräteerschütterungen.

(6) Optimierte Oberflächenveredelung: Entgratete und abgerundete scharfe Kanten sowie polierte Schweißnähte eliminieren Spannungskonzentrationen und verhindern Beschädigungen des Drahtseils durch Schnitte.

4. Anwendungsszenarien

Es wird hauptsächlich in schweren Hebezeugen für den Offshore-Bereich eingesetzt, darunter Offshore-Plattformkrane, Marine-Deckwinden, Offshore-Öl- und Gasbohrplattformen, Schiffshebezeuge und Schwimmkran-Winnensysteme. Es ist auch für schwere Hafenkranen und Bergbauwinden geeignet.
