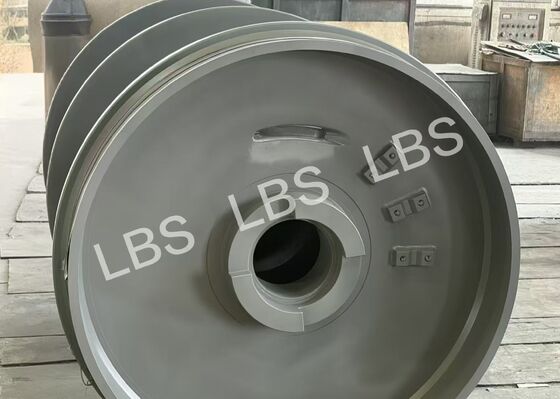

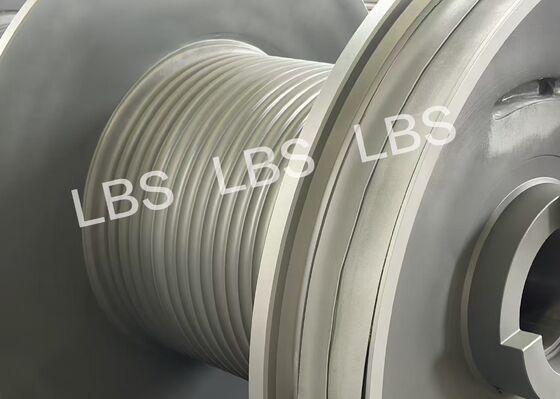

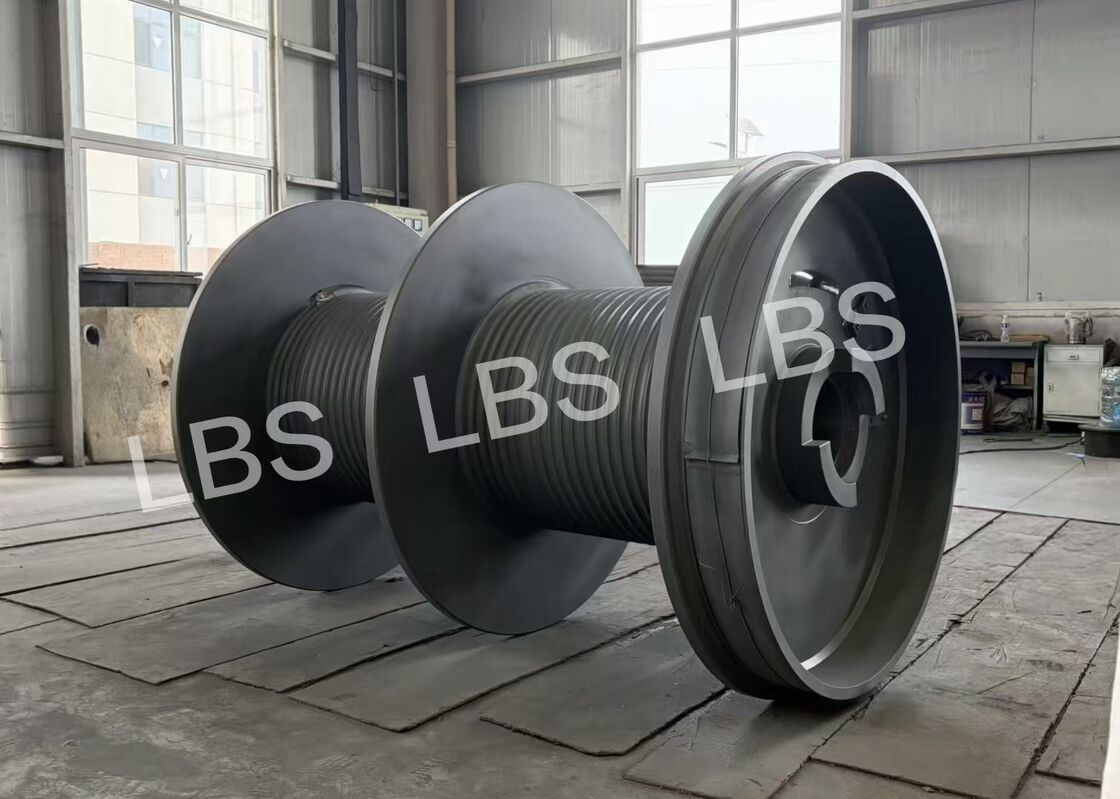

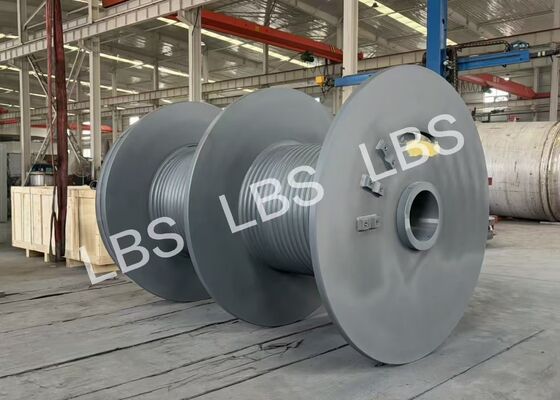

Doppel-Lebus-Nutentrommel 363KN Φ35,5mm 438m×2 60° links und rechts

Doppelt genutete Lebus-Trommel 363KN Φ35,5mm 438m×2 60° rechts & links

Produktbeschreibung

Diese doppelte Winden-Trommel ist aus Q355B-Stahl gefertigt. Die linke und rechte Trommel verfügen über eine 60° rechtsgängige und eine 60° linksgängige Lebus-Nut für synchrones Ein- und Ausfahren des Seils. Sie hat eine Nennzugkraft von 363KN, ist für Stahlseile mit Φ35,5mm geeignet und hat eine Seilkapazität von 438m×2 für 7 Lagen. Die Trommel ist sandgestrahlt und mit einer grauen Epoxid-Zinkstaub-Grundierung beschichtet. Strenge Schweißverfahren eliminieren Poren und Schlackeneinschlüsse, um eine zuverlässige Leistung unter schwerer Last zu gewährleisten.

Technische Parameter

Anwendung

Diese doppelte Lebus-genutete Winden-Trommel ist für synchrone Hebevorgänge konzipiert. Sie gewährleistet das gleichzeitige Ein- und Ausfahren von zwei Stahlseilen, um Seilüberschneidungen und Unordnung zu vermeiden. Sie wird häufig in Offshore-Kranen, Hafenumschlaggeräten, Bergwerksaufzügen und großen Raupenkranen eingesetzt. Mit hoher Tragfähigkeit und Korrosionsschutzbeschichtung leistet sie zuverlässige Arbeit unter rauen Außenbedingungen, feuchten und staubigen Umgebungen für schwere und Langseilwickelprojekte. Kundenspezifische Fertigung ist für verschiedene schwere Winden-Systeme verfügbar.

Vorteile

1. Übernahme einer doppelten Synchronstruktur. Die linken und rechten Lebus-Nuten sind jeweils 60° rechtsgängig und 60° linksgängig, was eine präzise synchrone Wicklung von zwei Stahlseilen ermöglicht, Seilunordnung und Extrusionsverschleiß vermeidet und die Lebensdauer des Stahlseils erheblich verlängert.
2. Der Trommelkörper besteht aus Q355B-Stahl mit strengen Schweißverfahren, frei von Poren und Schlackeneinschlüssen. Er bietet eine hohe Tragfähigkeit mit einer Nennzugkraft von 363KN auf der ersten Lage für schwere Anwendungen.
3. Umfassende Korrosionsschutzbehandlung: Die Trommel ist sandgestrahlt und mit einer grauen Epoxid-Zinkstaub-Grundierung beschichtet, plus wasserdichte Silikondichtung an bestimmten Stellen. Sie bietet hervorragende Rostbeständigkeit unter feuchten, staubigen und rauen Offshore-Arbeitsbedingungen.
4. Große Seilkapazität für 7 Lagen Wicklung, 438m Seilspeicher pro Seite zur Unterstützung von Langstrecken-Hebevorgängen. Die Kupplung besteht aus S45C-H-Stahl mit hoher Festigkeit und stabiler Kraftübertragung.
5. Kundenspezifische Fertigung verfügbar. Präzisionsbearbeitung der Bremsfläche und Gewindelöcher ist garantiert, um verschiedene schwere Winden-Systeme anzupassen.
