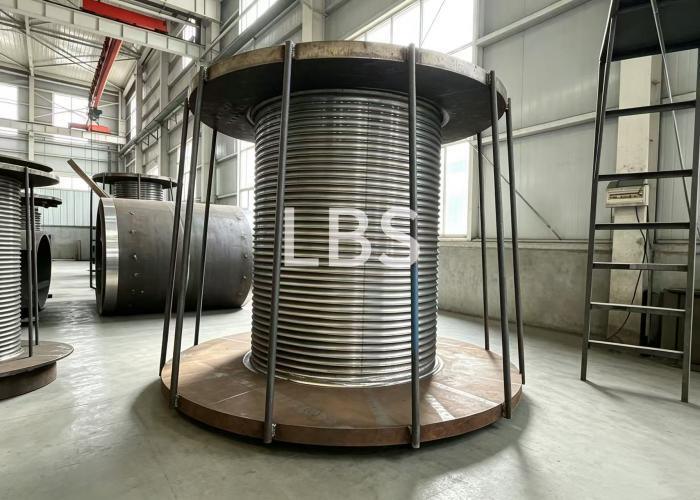

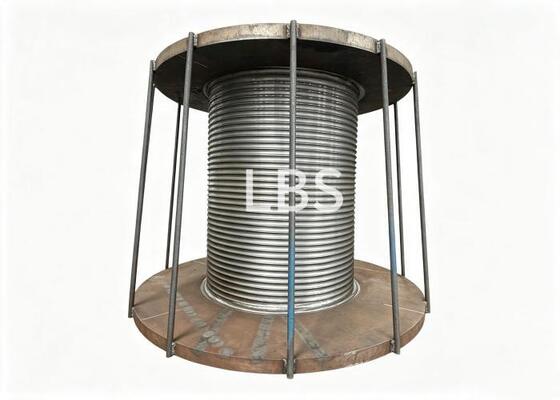

Q355D-Legierungsstahl-Trommelbaugruppe Modell G1370L für Hebezwecke

1. Beschreibung

Diese Trommelbaugruppe für Winden ist eine geschweißte Kernstrukturkomponente für Turmdreh kran-Hebesysteme, speziell entwickelt für das Wickeln von Stahlseilen mit Lebus-Rillung für zwei Seile. Sie besteht aus einer Trommel-Schweißbaugruppe, linken/rechten Endplatten, Rippenplatten, Seilführungsplatten, Seilpressplatten, Leitblechen und Standard-Befestigungszubehör.

Das gesamte Teil wird einer vollständigen Kugelstrahl-Korrosionsschutzbehandlung unterzogen, alle Schweißnähte bestehen die Ultraschall-Fehlererkennung, und die Seilrille wird präzisionsbearbeitet, um ein reibungsloses Aufwickeln des Drahtseils und eine lange Lebensdauer zu gewährleisten. Das geschätzte Gesamtgewicht des fertigen Produkts beträgt 9 Tonnen.

2. Parameter

3. Vorteile

(1) Präzise Lebus-Doppelrillenbearbeitung

Linkshändige Helixwinkel von 60°, genaue Teilungsgröße; scharfe Kanten der Seilrillen sind angefast und abgerundet, um Abrieb des Drahtseils zu vermeiden, kein Verklemmen beim Einfädeln.

(2) Strenge Schweiß- und Qualitätsprüfung

Keine Schweißfehler (Undichtigkeiten, Fehlstellen) nach der Trommelmontage zulässig; alle Schweißnähte durchlaufen eine Ultraschall-Fehlererkennung gemäß JB/T 10559-2018 Klasse I Standard.

(3) Hochfeste Konstruktion

Hauptstrukturteile verwenden Q355D niedrigtemperatur-hochfesten Stahl, kombiniert mit Vollgewindeschrauben der Güteklasse 8.8/10.9 und 65Mn Federringen, starke Tragfähigkeit und strukturelle Stabilität.

(4) Große Seilkapazität

8 Wickellagen, maximale Seilspeicherlänge bis zu 1600 m, geeignet für Hochhub-Turmdrehkran-Arbeitsbedingungen.

4. Anwendungen

Diese G1370L Hochleistungs-Lebus-Seiltrommel dient als Kernhebekomponente für Offshore-Ingenieurwesen und marine wissenschaftliche Forschungsgeräte, weit verbreitet für professionelle marine Betriebsszenarien, einschließlich Offshore-Öl- und Gasförderung, Tiefsee-Ressourcenexploration, Betrieb von maritimen Forschungsschiffen, unterstützende Bauarbeiten für Offshore-Windkraftanlagen sowie Bauarbeiten für Inseln und Riffe. Sie ist perfekt angepasst an Arbeitsbedingungen wie das Heben schwerer Ausrüstung in der Tiefsee, das Einholen und Aussetzen von Unterwasserdetektoren und Probenahmegeräten, das Heben von Offshore-Plattformmodulen, das Verlegen von maritimen Ingenieurleitungen und Bergungsarbeiten. Gleichzeitig ist sie für unterstützende Hebearbeiten an der Küste und auf offener See für die Überwachung der Meeresumwelt, die geologische Meeresbodenuntersuchung und die Wartung von Offshore-Anlagen geeignet.

Durch die Verwendung von Q355D-Niedrigtemperatur-Stahlmaterial und die vollständige Korrosionsschutzbehandlung, einschließlich Salzsprühbeständigkeit und Beständigkeit gegen marine atmosphärische Korrosion, kann die Trommel in rauen maritimen Arbeitsumgebungen wie hoher Luftfeuchtigkeit, starkem Salzsprühnebel, niedrigen Temperaturen, starken Wellenstößen und staubiger Offshore-Atmosphäre stabil arbeiten. Sie bewältigt zuverlässig häufige zyklische Schwerlast-Hebearbeiten, Einhol- und Dockingaufgaben von Tiefsee-Erkundungsgeräten, Öl- und Gasbohrzubehör, maritimen Ingenieurbauteilen und speziellen wissenschaftlichen Forschungseinrichtungen.
