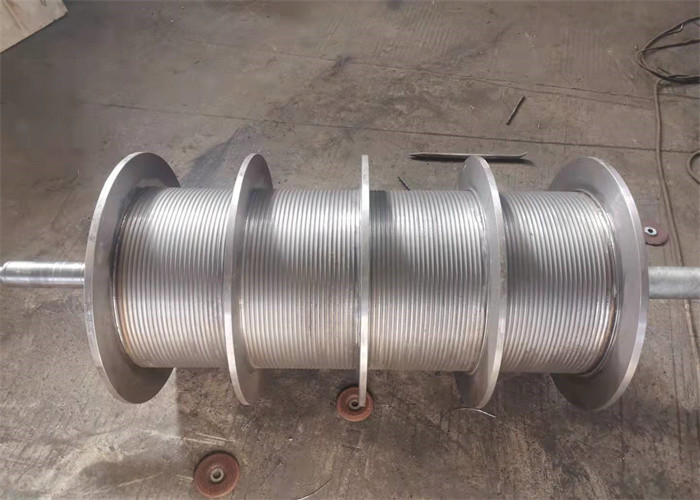

Kundenspezifisch Q355b Material Drahtseilwinden-Trommel für Hebezeugkran mit Welle
Übersicht über die Windentrommel
Die Rolle der Windentrommel besteht hauptsächlich darin, die Drehzahl und das Drehmoment des Motors über die Spindel in die lineare Geschwindigkeit des Drahtseils umzuwandeln, um das Objekt anzuheben und abzusenken.
Je nach unterschiedlichem Herstellungsverfahren kann die Trommelstruktur des Hebezeugs in Guss-Schweiß-Mischtyp (Stützrad für Guss, Trommel für Schweißen) und Schweißtyp unterteilt werden.
Technische Parameter und Anwendung:
| Nr.: |
Drahtdurchmesser (mm): |
Drehung Richtung |
Haupttrommel
durchmesser (mm) |
Haupttrommellänge (mm) |
Anwendung |
| 1 |
8 10 13 |
Linksgewinde,Rechtsgewinde |
430 |
763 |
Die Öl-Workover-Rig-Winde,
Zugwinde
Turmdrehkran |
| 2 |
13 18 20 |
Linksgewinde,Rechtsgewinde |
623 |
1144 |
Konstruktionswinde,
Hebewinde,Raupenkran |
| 3 |
22 25 26 |
Linksgewinde,Rechtsgewinde |
730 |
1220 |
Öl-Workover-Rig,
Protokollierwinde |
| 4 |
18 22 32 |
Linksgewinde,Rechtsgewinde |
670 |
1240 |
Bohrlochwinden, Zugwerke |
| 5 |
28 32 36 40 |
Linksgewinde,Rechtsgewinde |
560 |
630 |
Rotierende Bohrlochwinden,
Hebezeuge |
| 6 |
26 28 32 45 |
Linksgewinde,Rechtsgewinde |
760 1146 |
1970 1765 |
Offshore-Kran,
Schiffskran,Festmachwinde
|
Trommel & Trommelwelle:
Der Trommeldurchmesser darf nicht weniger als das 19-fache des Drahtseildurchmessers betragen.
Die Trommelwand kann der gewickelten Zugkraft des Drahtseils standhalten; die Seite kann der vom Drahtseil erzeugten Seitenkraft standhalten.
Der Abstand zwischen dem Trommelseitenplattenumfang und dem äußersten Seilwickel darf nicht weniger als das Doppelte des Drahtseildurchmessers betragen.
Produktmaterial:
Legierter Stahl, Gussstahl, Aluminium, alle Arten von hochfestem Stahl Q345, Q420, Q460, 15CrMo, 20GrMo, 40GrMo, 42GrMo usw.
Materialstandards: GB, AISI, ASME, ASTM, JIS DIN, NF, BS, EN ...
Zertifiziert von Klassifikationsgesellschaften: DNV, ABS, GL, LR, BV, CCS, RINA, NK, KR ...
Produktanwendung:
1. Kranmaschinen: Die Brückenhebevorrichtung, Turmdrehkran, Portalkran, Raupenkranwinde
2. Die Erdölindustrie: Ölbohrinsel, Erdöl-Traktorwinde, Erdöl-Workover-Rig, Anhänger-Pumpenaggregatwinde, Protokollierwinde usw.
3. Offshore-Schiffsmaschinen: Offshore-Erdölkranwinde, Festmachwinde, Zugwinde, Personenbeförderungswinde, Ankerwinde, Hydrologie- Winde
4. Die Baumaschinen: Gebäudewandwischwinde, Wickelhebezeug, Ankerwinde
5. Bergbauwinden: Versandwinde, Prop-Zugwinde, Senkwinde usw.
6. Baumaschinen: Kabelwinde, Turmdrehkran, Pfahlramme, Hydraulikwinde
Produkt Vorteil:

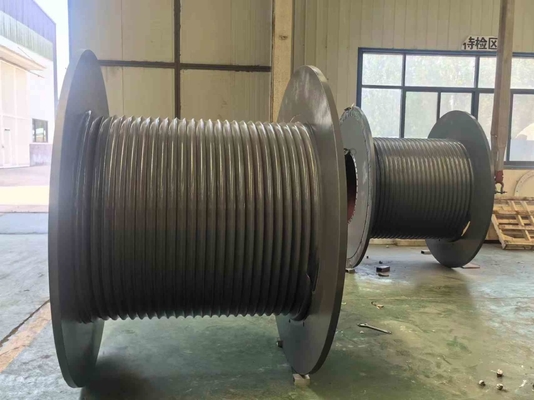

LBS-Nutentrommel, löste das Problem der Drahtseilaufwicklung.
Im Vergleich zu gewöhnlichen schnurlosen Nuten (glatt) Trommeln und schraubenförmigen Seilnuten Trommeln hat die LBS-Seilnut offensichtliche Vorteile bei der mehrschichtigen Drahtseilaufwicklung, das LBS-Spezialnutsystem macht die Aufwicklung des Drahtseils glatt und die Last jeder Schicht gleichmäßig verteilt, verlängert die Lebensdauer des Seils, reduziert die Drahtseilschäden, verbessert die Sicherheit des Betriebs der Ausrüstung und reduziert das Problem des mechanischen Geräteausfalls zum Seilwechsel.
Servicebedingungen der Lebus-Nut
1. Die Flansche der Trommel müssen unter allen Bedingungen senkrecht zur Trommelwand stehen, auch unter Last.
2. Das Seil muss während des Aufwickelns unter Spannung gehalten werden, damit das Seil gegen die Nutwand gedrückt wird. Wenn das Aufwickeln diese Bedingung nicht erfüllt, muss eine Presswalze verwendet werden. Es wird im Allgemeinen empfohlen, dass die Spannung des Seils mindestens 2 % der Bruchspannung oder 10 % der Arbeitslast betragen sollte.
3. Der Flottenwinkelbereich sollte im Allgemeinen niemals mehr als 1,5 Grad und nicht weniger als 0,25 Grad betragen.
4. Wenn das Drahtseil von der Trommel über die Seilscheibe geführt wird, sollte sich die Mitte der Seilscheibe über der Mitte der Trommel befinden.
5. Das Seil muss rund gehalten werden, nicht locker, auch unter maximaler Belastung.
6. Das Seil muss eine Anti-Rotations-Struktur haben.
7. Bitte messen Sie die Änderung des Seildurchmessers unter verschiedenen Belastungen.
